Sensoreamento e controle

Anderson M. Amaral

Aula 2 - Potenciômetro e fotoresistor

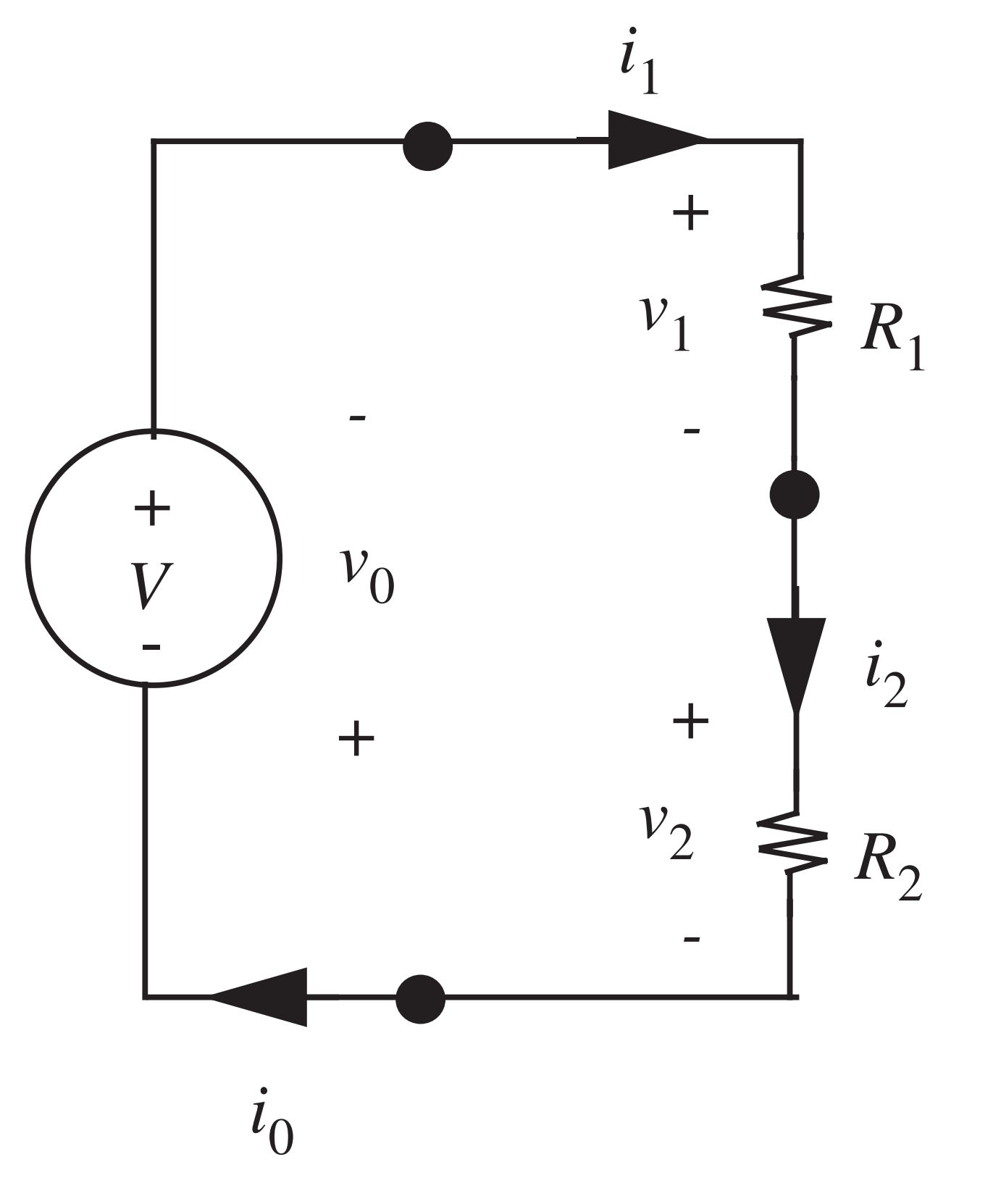

Divisor de tensão

  • O divisor de tensão é extremamente útil para compreender diversos circuitos
  • \[v_2=\frac{R_2}{R_1+R_2} V\]

Potenciômetro

  • Equivale a 2 resistores em série
  • Para um material ôhmico, \(R = \frac{\rho}{A} L\)
    • \(\rho\): resistividade
    • \(L\): comprimento do material
    • \(A\): Área transversal
  • A rotação do eixo varia \(L\) de 2 resistores “efetivos”
  • Converte ângulo em tensão!

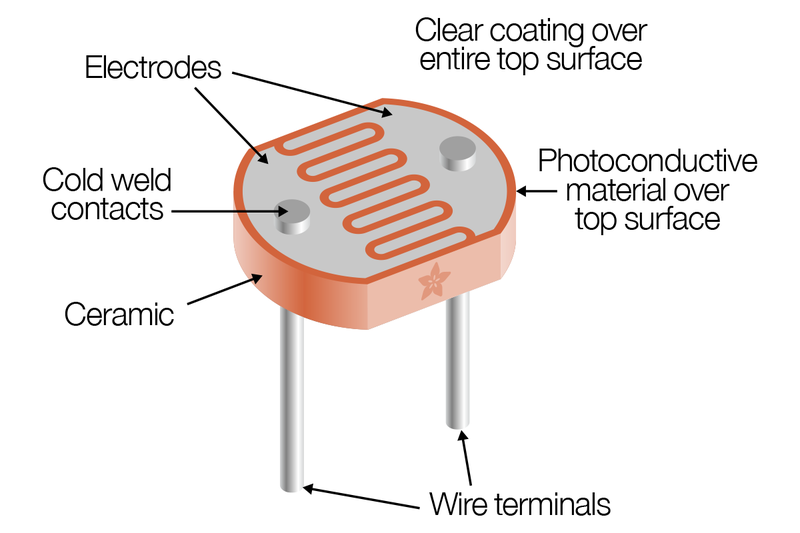

Fotoresistor (ou resistor dependente de luz - RDL)

  • Para um material ôhmico, \(R = \frac{\rho}{A} L\)
  • No RDL, \(\rho\) diminui com a luz incidente
  • Sem luz, \(R\) pode atingir M\(\Omega\)’s
  • Com luz, \(R\) pode reduzir a k\(\Omega\)’s
  • Como conectar um RDL para perceber a presença de luz?
  • Divisor de tensão! Lembrar do botão
  • Importante: sinal analógico
